Hadicové spony a klemyŠnekové spony

ASFA-S 12 W4

1 / 3

+-3 dalších

Varianty 016/027-ASFAS12-W4; Provozní tlak (bar) 45, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 4,6, Hmotnost (kg) 0,009, Průměrný rozsah spony 16-27, Určeno na hadici [mm] 16-27

016/027-ASFAS12-W4; Provozní tlak (bar) 45, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 4,6, Hmotnost (kg) 0,009, Průměrný rozsah spony 16-27, Určeno na hadici [mm] 16-27

020/032-ASFAS12-W4; Provozní tlak (bar) 45, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 4,6, Hmotnost (kg) 0,01, Průměrný rozsah spony 20-32, Určeno na hadici [mm] 20-32

025/040-ASFAS12-W4; Provozní tlak (bar) 40, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 5,6, Hmotnost (kg) 0,015, Průměrný rozsah spony 25-40, Určeno na hadici [mm] 25-40

030/045-ASFAS12-W4; Provozní tlak (bar) 35, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 5,6, Hmotnost (kg) 0,017, Průměrný rozsah spony 30-45, Určeno na hadici [mm] 30-45

032/050-ASFAS12-W4; Provozní tlak (bar) 35, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 6,5, Hmotnost (kg) 0,018, Průměrný rozsah spony 32-50, Určeno na hadici [mm] 32-50

040/060-ASFAS12-W4; Provozní tlak (bar) 30, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 6,5, Hmotnost (kg) 0,02, Průměrný rozsah spony 40-60, Určeno na hadici [mm] 40-60

050/070-ASFAS12-W4; Provozní tlak (bar) 25, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,022, Průměrný rozsah spony 50-70, Určeno na hadici [mm] 50-70

060/080-ASFAS12-W4; Provozní tlak (bar) 20, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,027, Průměrný rozsah spony 60-80, Určeno na hadici [mm] 60-80

070/090-ASFAS12-W4; Provozní tlak (bar) 12, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,03, Průměrný rozsah spony 70-90, Určeno na hadici [mm] 70-90

080/100-ASFAS12-W4; Provozní tlak (bar) 14, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,035, Průměrný rozsah spony 80-100, Určeno na hadici [mm] 80-100

090/110-ASFAS12-W4; Provozní tlak (bar) 12, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,035, Průměrný rozsah spony 90-110, Určeno na hadici [mm] 90-110

100/120-ASFAS12-W4; Provozní tlak (bar) 10, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,04, Průměrný rozsah spony 100-120, Určeno na hadici [mm] 100-120

110/130-ASFAS12-W4; Provozní tlak (bar) 8, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,045, Průměrný rozsah spony 110-130, Určeno na hadici [mm] 110-130

120/140-ASFAS12-W4; Provozní tlak (bar) 7, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,05, Průměrný rozsah spony 120-140, Určeno na hadici [mm] 120-140

130/150-ASFAS12-W4; Provozní tlak (bar) 6, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,055, Průměrný rozsah spony 130-150, Určeno na hadici [mm] 130-150

140/160-ASFAS12-W4; Provozní tlak (bar) 5, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,06, Průměrný rozsah spony 140-160, Určeno na hadici [mm] 140-160

150/170-ASFAS12-W4; Provozní tlak (bar) 4, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,065, Průměrný rozsah spony 150-170, Určeno na hadici [mm] 150-170

160/180-ASFAS12-W4; Provozní tlak (bar) 3, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,07, Průměrný rozsah spony 160-180, Určeno na hadici [mm] 160-180

170/190-ASFAS12-W4; Provozní tlak (bar) 2, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,078, Průměrný rozsah spony 170-190, Určeno na hadici [mm] 170-190

180/200-ASFAS12-W4; Provozní tlak (bar) 2, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,078, Průměrný rozsah spony 180-200, Určeno na hadici [mm] 180-200

190/210-ASFAS12-W4; Provozní tlak (bar) 1,8, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,08, Průměrný rozsah spony 190-210, Určeno na hadici [mm] 190-210

200/220-ASFAS12-W4; Provozní tlak (bar) 1,8, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,08, Průměrný rozsah spony 200-220, Určeno na hadici [mm] 200-220

210/230-ASFAS12-W4; Provozní tlak (bar) 1,6, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,09, Průměrný rozsah spony 210-230, Určeno na hadici [mm] 210-230

230/250-ASFAS12-W4; Provozní tlak (bar) 1,6, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,14, Průměrný rozsah spony 220-240, Určeno na hadici [mm] 230-250

240/260-ASFAS12-W4; Provozní tlak (bar) 1,6, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,15, Průměrný rozsah spony 220-240, Určeno na hadici [mm] 240-260

250/270-ASFAS12-W4; Provozní tlak (bar) 1,6, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,15, Průměrný rozsah spony 220-240, Určeno na hadici [mm] 250-270

260/280-ASFAS12-W4; Provozní tlak (bar) 1,6, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,17, Průměrný rozsah spony 220-240, Určeno na hadici [mm] 260-280

270/290-ASFAS12-W4; Provozní tlak (bar) 1,6, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,18, Průměrný rozsah spony 220-240, Určeno na hadici [mm] 270-290

280/300-ASFAS12-W4; Provozní tlak (bar) 1,6, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,19, Průměrný rozsah spony 220-240, Určeno na hadici [mm] 280-300

290/310-ASFAS12-W4; Provozní tlak (bar) 1,6, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,2, Průměrný rozsah spony 290-310, Určeno na hadici [mm] 290-310

220/240-ASFAS12-W4; Provozní tlak (bar) 1,6, Síla pásku (mm) 0,8, Šířka pásku (mm) 12, Utahovací moment 7, Hmotnost (kg) 0,12, Průměrný rozsah spony 220-240, Určeno na hadici [mm] 220-240

Do košíku

0 Kč

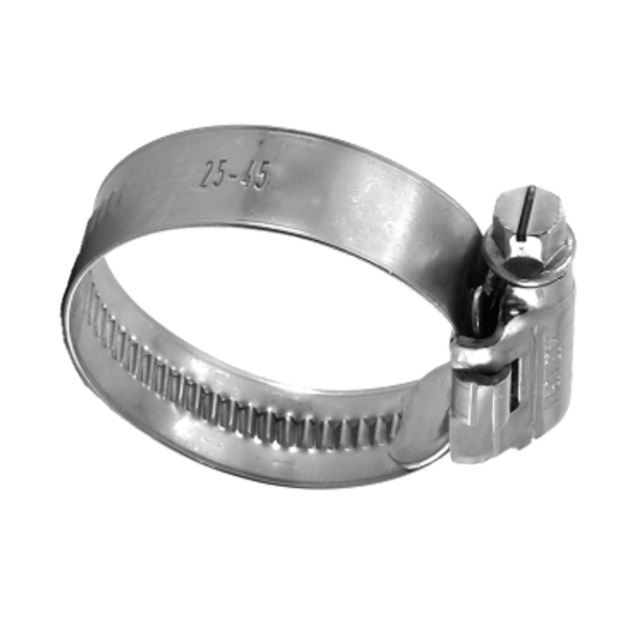

Spona je robustnější variantou spony ASFA L9, liší se šířkou, tloušťkou pásku a typem materiálu.Použití této spony je vhodné v profesionálních aplikacích, kde je požadavek na větší obepnutí a silnější stažení spony.Tato svorka představuje nejnovější fázi vývoje řady ASFA 12 mm. Jedním z hlavních vývojů v této verzi je boční posunutí páskového závitu, což snižuje tendenci konce pásu k opuštění pouzdra mimo střed při utažení.Díky kombinaci pouzdra, uzamykacího systému a umístění šroubu uvnitř pouzdra nabízí tato svorka vynikající výkon při stejných hodnotách krouticího momentu.Speciálně doporučeno pro průmyslové aplikace.Hadicová spona ASFA S plně vyhovuje normě DIN 3017 a také směrnici EU 2002/95 / ES.Maximální aplikační tlak se může lišit v závislosti na typu použité hadice a geometrii spojky.Materiál: Pás a pouzdro: Nerezová ocel X5Cr Ni1810 (AISI 304), Šroub: Nerezová ocel (AISI 304).Povrchová úprava: Nerezová ocel.

Originál katalogový list.pdf

Materiál produktu

W4 - nerezová ocel AISI 304
