Technika stlačeného vzduchuPneumatické válce a příslušenství

BB - KRÁTKOZDVIŽNÝ VÁLEC

1 / 3

+-3 dalších

Varianty BB0120015; Provozní tlak (bar) 1-10, Zdvih (mm) 15, Šířka (mm) 29, Rozměr nebo typ závitu M5, Pístnice 12, Hmotnost (kg) 0,088, Výška

BB0120015; Provozní tlak (bar) 1-10, Zdvih (mm) 15, Šířka (mm) 29, Rozměr nebo typ závitu M5, Pístnice 12, Hmotnost (kg) 0,088, Výška

BB0120020; Provozní tlak (bar) 1-10, Zdvih (mm) 20, Šířka (mm) 29, Vnější závit M6xP0.8, DN (mm) 12, Pístnice 12, Hmotnost (kg) 0,096, Výška

BB0120025; Provozní tlak (bar) 1-10, Zdvih (mm) 25, Šířka (mm) 29, Rozměr nebo typ závitu M5, Pístnice 12, Hmotnost (kg) 0,105, Výška

BB0160015; Provozní tlak (bar) 1-10, Zdvih (mm) 15, Šířka (mm) 29, Rozměr nebo typ závitu M5, Pístnice 16, Hmotnost (kg) 0,097, Výška

BB0160025; Provozní tlak (bar) 1-10, Zdvih (mm) 25, Šířka (mm) 29, Rozměr nebo typ závitu M5, Pístnice 16, Hmotnost (kg) 0,115, Výška

BB0200015; Provozní tlak (bar) 1-10, Zdvih (mm) 15, Šířka (mm) 36, Rozměr nebo typ závitu M5, Pístnice 20, Hmotnost (kg) 0,16, Výška

BB0200025; Provozní tlak (bar) 1-10, Zdvih (mm) 25, Šířka (mm) 36, Rozměr nebo typ závitu M5, Pístnice 20, Hmotnost (kg) 0,189, Výška

BB0250015; Provozní tlak (bar) 1-10, Zdvih (mm) 15, Šířka (mm) 40, Rozměr nebo typ závitu M5, Pístnice 25, Hmotnost (kg) 0,202, Výška

BB0250025; Provozní tlak (bar) 1-10, Zdvih (mm) 25, Šířka (mm) 40, Rozměr nebo typ závitu M5, Pístnice 25, Hmotnost (kg) 0,234, Výška

BB0320025; Provozní tlak (bar) 1-10, Zdvih (mm) 25, Šířka (mm) 45, Rozměr nebo typ závitu G1/8, Pístnice 32, Hmotnost (kg) 0,232, Výška

BB0320050; Provozní tlak (bar) 1-10, Zdvih (mm) 50, Šířka (mm) 45, Rozměr nebo typ závitu G1/8, Pístnice 32, Hmotnost (kg) 0,314, Výška

BB0400025; Provozní tlak (bar) 1-10, Zdvih (mm) 25, Šířka (mm) 52, Rozměr nebo typ závitu G1/8, Pístnice 40, Hmotnost (kg) 0,327, Výška

BB0400050; Provozní tlak (bar) 1-10, Zdvih (mm) 50, Šířka (mm) 52, Rozměr nebo typ závitu G1/8, Pístnice 40, Hmotnost (kg) 0,434, Výška

BB0500025; Provozní tlak (bar) 1-10, Zdvih (mm) 25, Šířka (mm) 63,5, Rozměr nebo typ závitu G1/8, Pístnice 50, Hmotnost (kg) 0,5, Výška

BB0500050; Provozní tlak (bar) 1-10, Zdvih (mm) 50, Šířka (mm) 63,5, Rozměr nebo typ závitu G1/8, Pístnice 50, Hmotnost (kg) 0,669, Výška

BB0630010; Provozní tlak (bar) 1-10, Zdvih (mm) 10, Šířka (mm) 77, Rozměr nebo typ závitu G1/8, Pístnice 63, Hmotnost (kg) 0,7, Výška

BB0630025; Provozní tlak (bar) 1-10, Zdvih (mm) 25, Šířka (mm) 77, Rozměr nebo typ závitu G1/8, Pístnice 63, Hmotnost (kg) 0,818, Výška

BB0630050; Provozní tlak (bar) 1-10, Zdvih (mm) 50, Šířka (mm) 77, Rozměr nebo typ závitu G1/8, Pístnice 63, Hmotnost (kg) 1,015, Výška

BB0800025; Provozní tlak (bar) 1-10, Zdvih (mm) 25, Šířka (mm) 92, Rozměr nebo typ závitu G1/8, Pístnice 80, Hmotnost (kg) 1,234, Výška

BB0800050; Provozní tlak (bar) 1-10, Zdvih (mm) 50, Šířka (mm) 92, Rozměr nebo typ závitu G1/8, Pístnice 80, Hmotnost (kg) 1,573, Výška

BB1000025; Provozní tlak (bar) 1-10, Zdvih (mm) 25, Šířka (mm) 113, Rozměr nebo typ závitu G1/4, Pístnice 100, Hmotnost (kg) 2,316, Výška

BB1000050; Provozní tlak (bar) 1-10, Zdvih (mm) 50, Šířka (mm) 113, Rozměr nebo typ závitu G1/4, Pístnice 100, Hmotnost (kg) 2,72, Výška

Do košíku

0 Kč

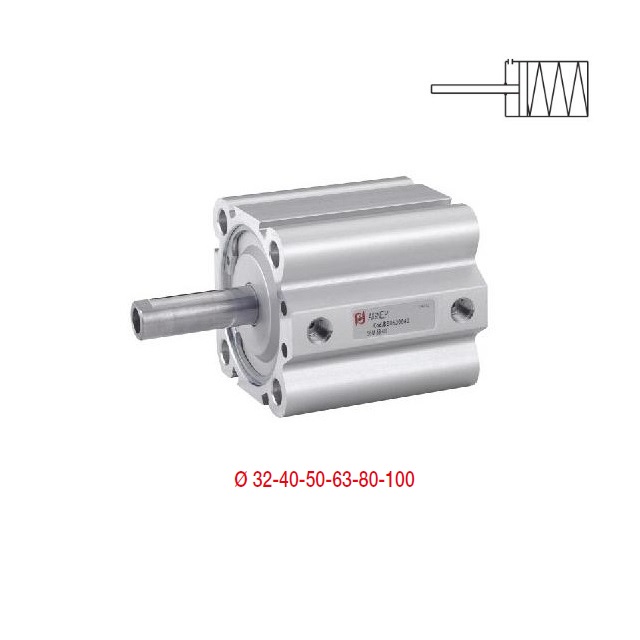

Krátkozdvižný válec jednočinný s magnetem.Průměr válce od 12 mm do 100 mm, zdvih od 5 mm do 50 mm. K celkové délce připočtěte zdvih.Jednočinné válce působí tlakový vzduch jen na jednu stranu pístu, válec vykonává práci pouze v jednom směru. Pohyb pístu je zajištěn pružinou. U jednočinných válců se používají zejména 3/2 ovládací ventily.Při objednání je důležité znát typ válce; průměr válce v mm a zdvih v mm: viz příklad kódu: BB0500025.

Originál katalogový list.pdf

Materiál produktu

Tělo hliník, pístnice chromová ocel C40
