HydraulikaHydraulické koncovky a objímkyKoncovky - palcové (BSP) závity

DKR90 KUŽ60- FEMALE BSPP GAS

1 / 4

+-2 dalších

Varianty F90G0302; Provozní tlak (bar) 415, Vnitřní závit 1/8"-28, DN (mm) 5, Hmotnost (kg) 0,06, Velikost [modul] (-03), Šestihran 15, Kóta B 29, Hadice d/D 3/16"

F90G0302; Provozní tlak (bar) 415, Vnitřní závit 1/8"-28, DN (mm) 5, Hmotnost (kg) 0,06, Velikost [modul] (-03), Šestihran 15, Kóta B 29, Hadice d/D 3/16"

F90G0304; Provozní tlak (bar) 415, Vnitřní závit 1/4"-19, DN (mm) 5, Hmotnost (kg) 0,08, Velikost [modul] (-03), Šestihran 15, Kóta B 29, Hadice d/D 3/16"

F90G0402; Provozní tlak (bar) 415, Vnitřní závit 1/8"-28, DN (mm) 6, Hmotnost (kg) 0,09, Velikost [modul] (-04), Šestihran 15, Kóta B 29, Hadice d/D 1/4"

F90G0404; Provozní tlak (bar) 450, Vnitřní závit 1/4"-19, DN (mm) 6, Hmotnost (kg) 0,1, Velikost [modul] (-04), Šestihran 19, Kóta B 29, Hadice d/D 1/4"

F90G0406; Provozní tlak (bar) 450, Vnitřní závit 3/8-19, DN (mm) 6, Hmotnost (kg) 0,132, Velikost [modul] (-04), Šestihran 22, Kóta B 32, Hadice d/D 1/4"

F90G0408; Provozní tlak (bar) 450, Vnitřní závit 1/2"-14, DN (mm) 8, Hmotnost (kg) 0,138, Velikost [modul] (-05), Šestihran 19, Kóta B 30, Hadice d/D 1/4"

F90G0504; Provozní tlak (bar) 350, Vnitřní závit 1/4"-19, DN (mm) 8, Hmotnost (kg) 0,22, Velikost [modul] (-05), Šestihran 19, Kóta B 33,5, Hadice d/D 5/16"

F90G0506; Provozní tlak (bar) 350, Vnitřní závit 3/8-19, DN (mm) 8, Hmotnost (kg) 0,226, Velikost [modul] (-05), Šestihran 22, Kóta B 35,5, Hadice d/D 5/16"

F90G0508; Provozní tlak (bar) 350, Vnitřní závit 1/2"-14, DN (mm) 8, Hmotnost (kg) 0,245, Velikost [modul] (-05), Šestihran 27, Kóta B 39, Hadice d/D 5/16"

F90G0604; Provozní tlak (bar) 450, Vnitřní závit 1/4"-19, DN (mm) 10, Hmotnost (kg) 0,22, Velikost [modul] (-06), Šestihran 19, Kóta B 37, Hadice d/D 3/8"

F90G0606; Provozní tlak (bar) 450, Vnitřní závit 3/8-19, DN (mm) 10, Hmotnost (kg) 0,245, Velikost [modul] (-06), Šestihran 22, Kóta B 38, Hadice d/D 3/8"

F90G0608; Provozní tlak (bar) 450, Vnitřní závit 1/2"-14, DN (mm) 10, Hmotnost (kg) 0,247, Velikost [modul] (-06), Šestihran 27, Kóta B 42, Hadice d/D 3/8"

F90G0806; Provozní tlak (bar) 415, Vnitřní závit 3/8"-19, DN (mm) 12, Hmotnost (kg) 0,257, Velikost [modul] (-08), Šestihran 22, Kóta B 43, Hadice d/D 1/2"

F90G0808; Provozní tlak (bar) 415, Vnitřní závit 1/2-14, DN (mm) 12, Hmotnost (kg) 0,27, Velikost [modul] (-08), Šestihran 27, Kóta B 45, Hadice d/D 1/2"

F90G0810; Provozní tlak (bar) 415, Vnitřní závit 5/8"-14, DN (mm) 12, Hmotnost (kg) 0,275, Velikost [modul] (-08), Šestihran 28, Kóta B 45, Hadice d/D 1/2"

F90G0812; Provozní tlak (bar) 415, Vnitřní závit 3/4"-14, DN (mm) 12, Hmotnost (kg) 0,2, Velikost [modul] (-08), Šestihran 28, Kóta B 51, Hadice d/D 1/2"

F90G1008; Provozní tlak (bar) 350, Vnitřní závit 1/2"-14, DN (mm) 16, Hmotnost (kg) 0,21, Velikost [modul] (-10), Šestihran 27, Kóta B 54, Hadice d/D 5/8"

F90G1010; Provozní tlak (bar) 350, Vnitřní závit 5/8-14, DN (mm) 16, Hmotnost (kg) 0,22, Velikost [modul] (-10), Šestihran 28, Kóta B 54, Hadice d/D 5/8"

F90G1012; Provozní tlak (bar) 350, Vnitřní závit 3/4-14, DN (mm) 16, Hmotnost (kg) 0,24, Velikost [modul] (-10), Šestihran 32, Kóta B 56, Hadice d/D 5/8"

F90G1208; Provozní tlak (bar) 350, Vnitřní závit 1/2"-14, DN (mm) 20, Hmotnost (kg) 0,25, Velikost [modul] (-12), Šestihran 27, Kóta B 56, Hadice d/D 3/4"

F90G1210; Provozní tlak (bar) 350, Vnitřní závit 5/8"-14, DN (mm) 20, Hmotnost (kg) 0,29, Velikost [modul] (-12), Šestihran 27, Kóta B 56, Hadice d/D 3/4"

F90G1212; Provozní tlak (bar) 350, Vnitřní závit 3/4-14, DN (mm) 20, Hmotnost (kg) 0,3, Velikost [modul] (-12), Šestihran 32, Kóta B 59, Hadice d/D 3/4"

F90G1216; Provozní tlak (bar) 350, Vnitřní závit 1"-14, DN (mm) 20, Hmotnost (kg) 0,32, Velikost [modul] (-12), Šestihran 38, Kóta B 65, Hadice d/D 3/4"

F90G1612; Provozní tlak (bar) 280, Vnitřní závit 3/4"-14, DN (mm) 25, Hmotnost (kg) 0,35, Velikost [modul] (-16), Šestihran 32, Kóta B 72, Hadice d/D 1"

F90G1616; Provozní tlak (bar) 280, Vnitřní závit 1"-11, DN (mm) 25, Hmotnost (kg) 0,412, Velikost [modul] (-16), Šestihran 38, Kóta B 72, Hadice d/D 1"

F90G1616-01; Provozní tlak (bar) 280, Vnitřní závit 1"-11, DN (mm) 25, Hmotnost (kg) 0,412, Velikost [modul] (-16), Šestihran 38, Kóta B 72, Hadice d/D 1"

F90G1620; Provozní tlak (bar) 280, Vnitřní závit 1.1/4"-11, DN (mm) 25, Hmotnost (kg) 0,606, Velikost [modul] (-16), Šestihran 50, Kóta B 80, Hadice d/D 1.1/4"

F90G2020; Provozní tlak (bar) 210, Vnitřní závit 1.1/4"-11, DN (mm) 32, Hmotnost (kg) 0,778, Velikost [modul] (-20), Šestihran 50, Kóta B 93, Hadice d/D 1.1/4"

F90G2424; Provozní tlak (bar) 185, Vnitřní závit 1.1/2-11, DN (mm) 40, Hmotnost (kg) 0,945, Velikost [modul] (-24), Šestihran 56, Kóta B 114, Hadice d/D 1.1/2"

Do košíku

0 Kč

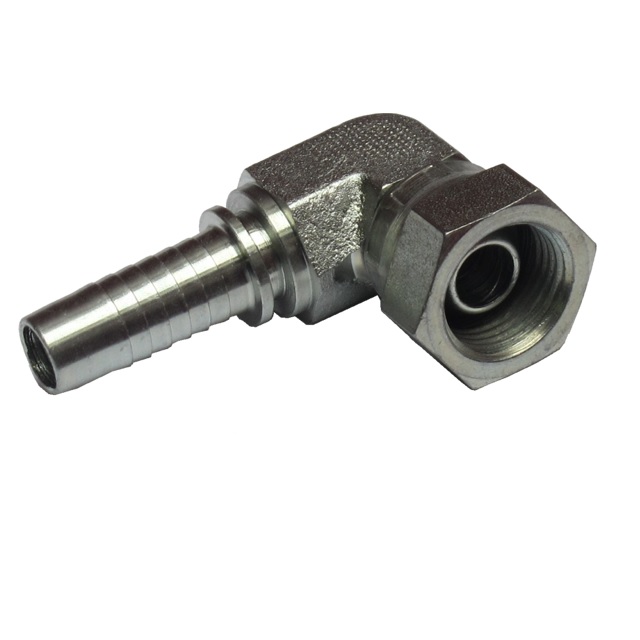

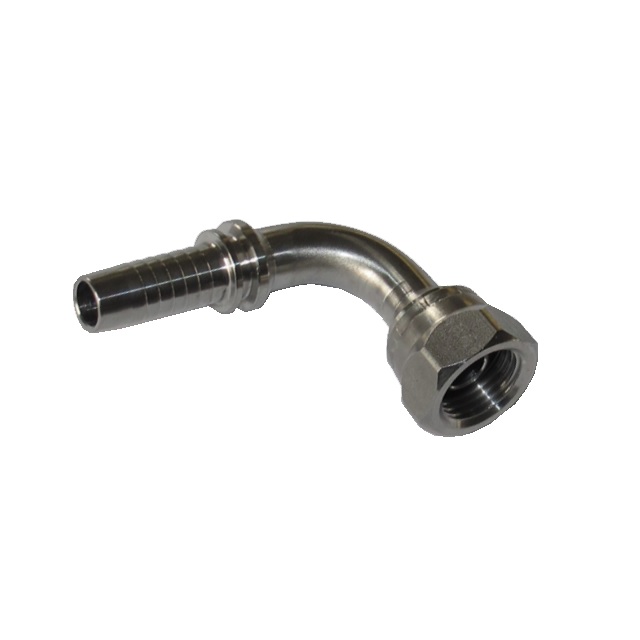

Lisovací nátrubek DKR úhel odbočení 90°; vnitřní palcový závit BSP, vnější kužel 60°.Pro výběr koncovky k patřičnému průměru hadice slouží údaj "Určeno na hadici [Inch]".

Originál katalogový list.pdf

Materiál produktu

Ocel (galvanicky potažená)
