Hadicové spony a klemyDeformační spony

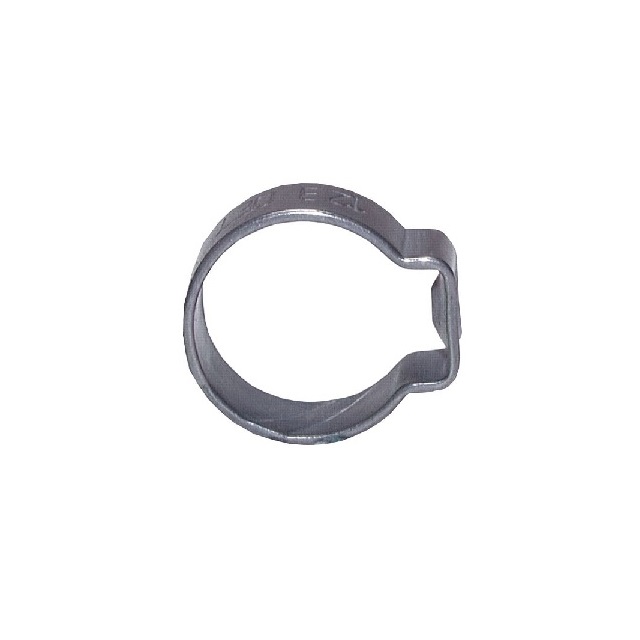

EAR CLIP RING W1

1 / 3

+-3 dalších

Varianty 007/008-EARP-W1; Síla pásku (mm) 0,8, Šířka pásku (mm) 6,5, D.* (mm) D-8,5, Hmotnost (kg) 0,01, Průměrný rozsah spony 7,5-8,5

007/008-EARP-W1; Síla pásku (mm) 0,8, Šířka pásku (mm) 6,5, D.* (mm) D-8,5, Hmotnost (kg) 0,01, Průměrný rozsah spony 7,5-8,5

008/009-EARP-W1; Síla pásku (mm) 0,8, Šířka pásku (mm) 6,5, D.* (mm) D-9,5, Hmotnost (kg) 0,01, Průměrný rozsah spony 8,2-9,5

009/010-EARP-W1; Síla pásku (mm) 0,9, Šířka pásku (mm) 7, D.* (mm) D-10,5, Hmotnost (kg) 0,0023, Průměrný rozsah spony 9,0-10,5

010/011-EARP-W1; Síla pásku (mm) 1, Šířka pásku (mm) 7, D.* (mm) D-11,5, Hmotnost (kg) 0,01, Průměrný rozsah spony 10,0-11,5

010/012-EARP-W1; Síla pásku (mm) 1,2, Šířka pásku (mm) 7, D.* (mm) D-12,5, Hmotnost (kg) 0,01, Průměrný rozsah spony 10,5-12,5

011/013-EARP-W1; Síla pásku (mm) 1,2, Šířka pásku (mm) 7, D.* (mm) D-13,5, Hmotnost (kg) 0,01, Průměrný rozsah spony 11,5-13,5

013/015-EARP-W1; Síla pásku (mm) 1,2, Šířka pásku (mm) 7,5, D.* (mm) D-15,3, Hmotnost (kg) 0,01, Průměrný rozsah spony 13,0-15,3

015/017-EARP-W1; Síla pásku (mm) 1,3, Šířka pásku (mm) 8, D.* (mm) D-17,3, Hmotnost (kg) 0,01, Průměrný rozsah spony 15,0-17,3

Do košíku

0 Kč

Deformační spona EAR se výhradně používá na nerozebíratelné hadicové spoje v automobilovém průmyslu.*D - Vnější průměr hadice je vyznačen na sponě (horní rozpětí rozsahu spony).Jedná se o levnou alternativu šnekových spon. Skutečnost, že se tyto svorky používají na hadicích s velmi malým otvorem, znamená, že materiál trubky nebo hadice může být někdy velmi pružný, což ztěžuje zajištění těsné sestavy kvůli možné deformaci hadice. V těchto případech je vnitřní kroužek klíčem k zajištění těsnosti a ochraně hadice před skřípnutím během montáže.Materiál: Spona: ST4 (DIN 1624), Vnitřní kroužek: nerezová ocel (AISI 301).Povrchová úprava: Spona - Stříbrně bílý Cr3 Pozinkovaný., vnitřní kroužek: nerezová ocel.K jejich deformaci se používají speciální kleště- EARCLIP/KLEŠTĚ.

Originál katalogový list.pdf

Materiál produktu

W1 - pozinkovaná ocel
