Technika stlačeného vzduchuRychlospojky na vzduch

STANDARD MINI FEMALE MS/IG AB

1 / 5

+-1 dalších

Varianty ESM18NIAB; Celková délka (mm) 42, Provozní tlak (bar) 35, Vnitřní závit G 1/8", DN (mm) 5, Ventil ANO, Hmotnost (kg) 0,028, Šestihran 13, Materiál Mosaz MS58

ESM18NIAB; Celková délka (mm) 42, Provozní tlak (bar) 35, Vnitřní závit G 1/8", DN (mm) 5, Ventil ANO, Hmotnost (kg) 0,028, Šestihran 13, Materiál Mosaz MS58

ESMN18NIAB; Celková délka (mm) 42, Provozní tlak (bar) 35, Vnitřní závit G 1/8", DN (mm) 5, Ventil ANO, Hmotnost (kg) 0,028, Šestihran 13, Materiál Niklovaná mosaz

ESM14NIAB; Celková délka (mm) 42, Provozní tlak (bar) 35, Vnitřní závit G 1/4", DN (mm) 5, Ventil ANO, Hmotnost (kg) 0,038, Šestihran 17, Materiál Mosaz MS58

ESMN14NIAB; Celková délka (mm) 42, Provozní tlak (bar) 35, Vnitřní závit G 1/4", DN (mm) 5, Ventil ANO, Hmotnost (kg) 0,038, Šestihran 17, Materiál Niklovaná mosaz

ESM38NIAB; Celková délka (mm) 43,5, Provozní tlak (bar) 35, Vnitřní závit G 3/8", DN (mm) 5, Ventil ANO, Hmotnost (kg) 0,038, Šestihran 19, Materiál Mosaz MS58

ESM121NIAB; Celková délka (mm) 42, Provozní tlak (bar) 35, Vnitřní závit M12x1,5, DN (mm) 5, Ventil ANO, Hmotnost (kg) 0,037, Šestihran 17, Materiál Mosaz MS58

ESM141NIAB; Celková délka (mm) 42, Provozní tlak (bar) 35, Vnitřní závit M14x1,5, DN (mm) 5, Ventil ANO, Hmotnost (kg) 0,038, Šestihran 17, Materiál Mosaz MS58

Do košíku

0 Kč

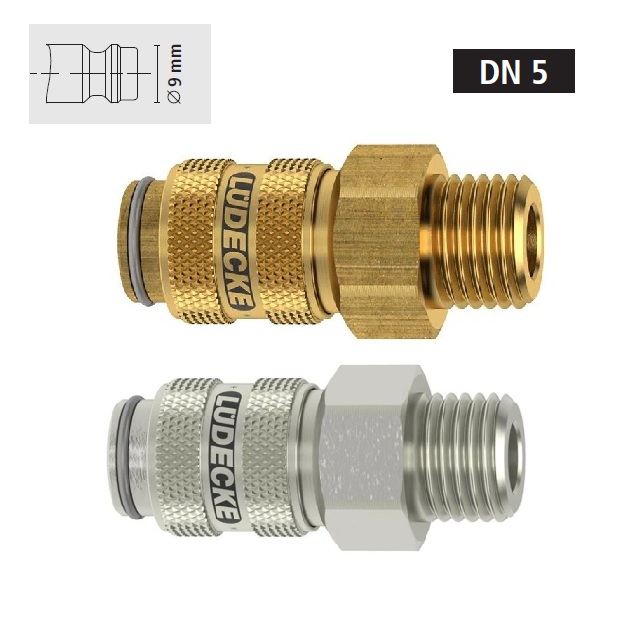

Miniaturní vsuvka DN 5 v provedení z čisté nebo poniklované mosazi MS 58 pro Evropu.Tato řada je výrobce Ludecke zařazena mezi dvě série: ESM (double shut-off) pro vzduch 35 bar, a také pro ESMLA (dripless) pro kapaliny PN 8.Kompatilita je zajištěna vsuvkou s vnějším průměrem 9 mm a řadou DN 5. Funkce je stejná. Vsuvky je možné aplikovat pouze s rychlospojky oboustranným ventilem.Provedení je robustní, bezpečné a spolehlivé. Vyznačují se velkým průtokem při malých vnějších rozměrech a jednoduchou manipulaci.Několik oblastí použití, zejména pro kapalná média ve stavebnictví, řídicí technologii, chlazení rozvaděčů atd.

Originál katalogový list.pdf

Zkrácená poznámka

Vsuvku je možné aplikovat pouze s rychlospojky oboustranným ventilem
